Tuning eines Segway® I170

Info:  Der hier genannte Name "Segway" oder Segway PT" ist eine eingetragene Marke der Firma Segway Inc.

Tuning:

Ich habe mir mal meinen I170 ein wenig modifiziert.

Er besitzt jetzt:

1* 12V Spannungsausgang (max. 1,4Ampere)
1* 0,7A Stromausgang für Led-Scheinwerfer
diverse Spannungs- und Bus-Ausgänge

Die Spannungen werden intern, aus den 76V der Akkus erzeugt.
Die Ausgangspannungen sind galvanisch vom Akku getrennt und kurzschlussfest.

Auf der Schalterkonsole befinden sich drei Schalter und alle anderen Buchsen.
Ein Schalter ist für Licht (vorne/hinten), einer für die Unterbodenbeleuchtung und einer für den 12V Ausgang.
Auf der Unterseite befinden sich drei Stecker.
(für Licht, Unterbodenbeleuchtung und für den 12V Ausgang)
Am 12V Ausgang kann man dann verschiedene Verbraucher anschließen:
z.B. Handys, GPS , Radio  und vieles mehr.

Es gibt auch noch eine Buchse mit den 2*76V von den Akkus.
Hier kommt einmal eine externe Spannungsquelle, die eine Reichweitenverbesserung ermöglichen soll.
(Wäre ja toll, einmal 80 oder mehr Kilometer, mit dem Segway zu fahren :-)

Alle Schalter und Buchsen sind IP65 geschützt .
(Ausser der oberen Sub-D 15 (die wird noch abgedeckt))


Und hierzu mal ein paar Bilder:

Von vorne: Die zwei, 3Watt Led-Scheinwerfer

Die Led-Scheinwerfer sitzen jeweils auf einem Kugelgelenk und sind in jede Richtungen schwenkbar.

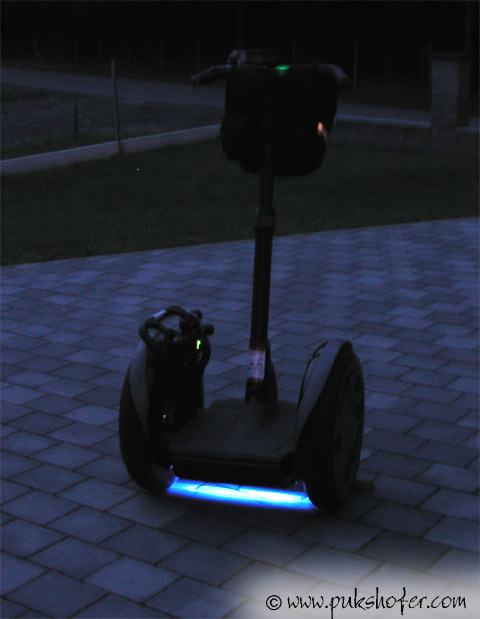

Als Gag, habe ich mir eine Unterbodenbeleuchtung installiert. Sie besteht aus einer RGB-Led-Zeile . Damit habe ich drei Farben, die ich frei mischen kann. Derzeit ist blau eingestellt.

und hier,  mit voller Beleuchtung. Die roten Rücklichter sind in ein kleines U-Profil eingelassen und unterhalb der Fußmatte montiert. Die rote Lichtleiste schließt bündig mit der Fußmatte ab und stört dadurch auch nicht.
