Bilder von der zweiten Bauphase:

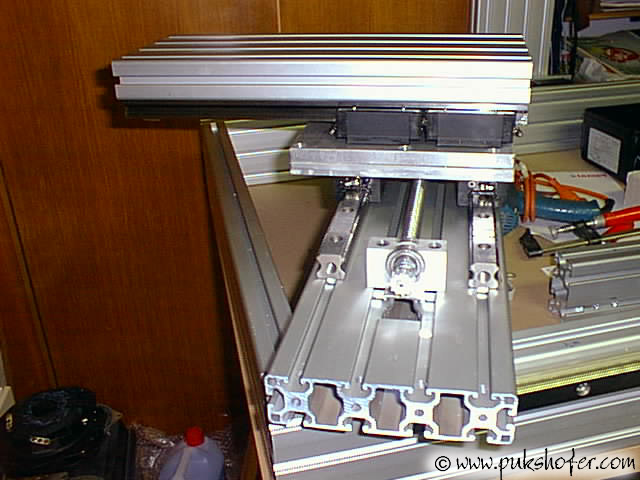

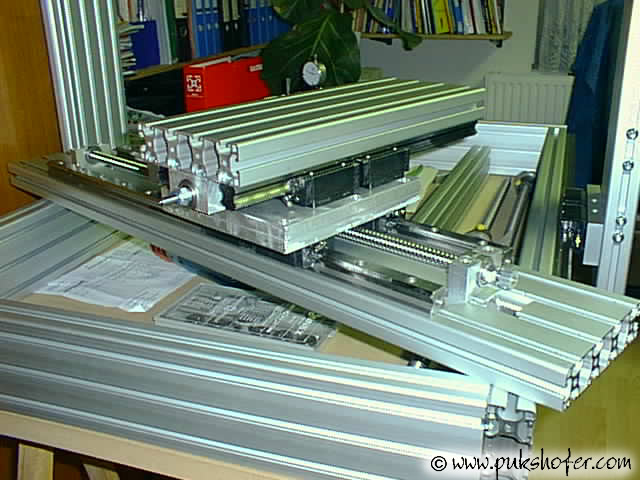

Provisorischer Aufbau, schon mit Spindeln und Motor fuer Y und Z_Achse

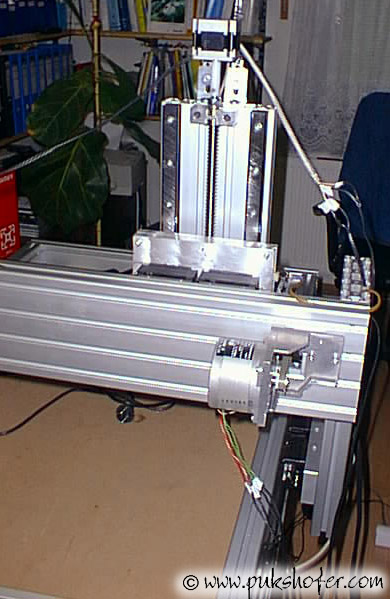

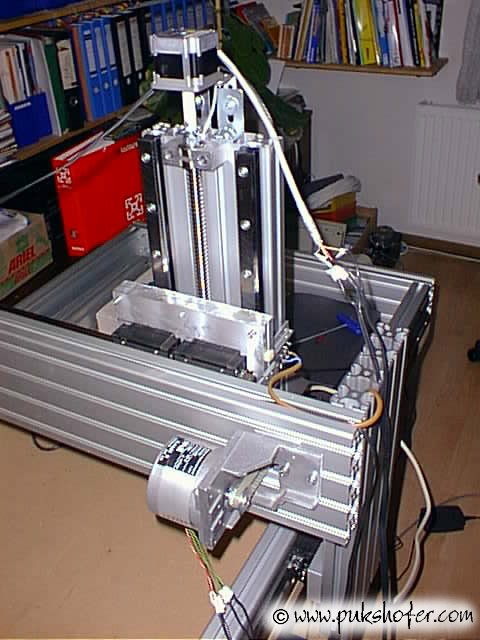

Y-Achse wird
durch den Aluträger hindurch, von hinten angetrieben.

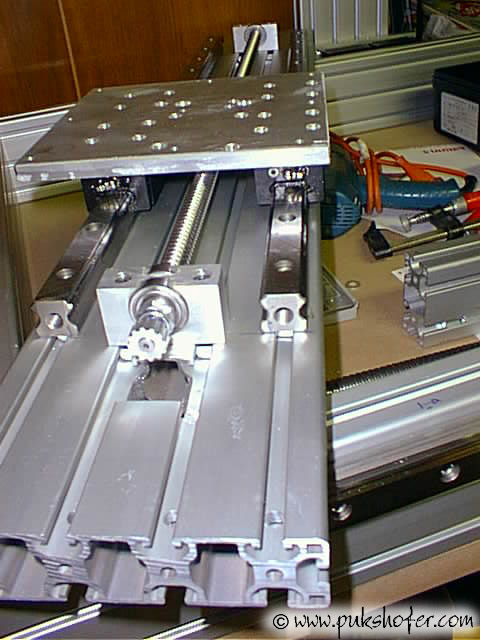

Y-Achse-Aufbau.jpg (68773 bytes) Y-Achse mit ersten Verbindungsplatte fuer die Z-Achse
Z-Achse-Aufbau.jpg (48712 bytes) Z-Achse mit Wellenbock, Kugelumlaufmutter (Spindel) und zweiten Verbindungsplatte.

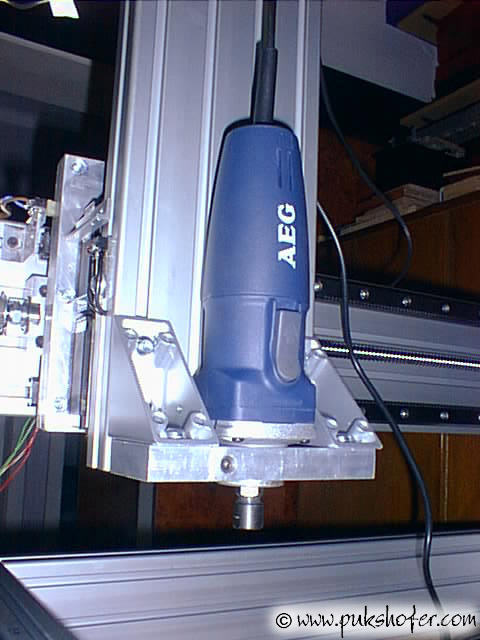

mit 710Watt und
Drehzahlregler
11000 bis
30000 U/min
(39000U/min)
